Sản phẩm Proton Đồng hồ đo độ dài và tốc độ không tiếp xúc, một chiều Dòng InteliSENS® cung cấp các phép đo tốc độ và độ dài cực kỳ chính xác trong hầu hết mọi môi trường sản xuất và được chứng nhận MID (số chứng chỉ: UK / 0126/0089) để đo chiều dài vận chuyển cuối cùng cho sản phẩm dành cho các thị trường EU (Chỉ thị của EU 2014/32 / EU 2004/22 / EC).
Quá trình sản xuất dây, cáp, sản phẩm web, vật liệu dệt và không dệt, giấy, màng nhựa, băng, vật liệu xây dựng, sàn và dán nhãn đều có thể được đo bằng phương pháp Doppler laser.
 |
Đặc Trưng:
|
Giới thiệu:
Sản phẩm Proton Đồng hồ đo độ dài và tốc độ không tiếp xúc, một chiều Dòng InteliSENS® cung cấp các phép đo tốc độ và độ dài cực kỳ chính xác trong hầu hết mọi môi trường sản xuất và được chứng nhận MID (số chứng chỉ: UK / 0126/0089) để đo chiều dài vận chuyển cuối cùng cho sản phẩm dành cho các thị trường EU (Chỉ thị của EU 2014/32 / EU 2004/22 / EC).
Quá trình sản xuất dây, cáp, sản phẩm web, vật liệu dệt và không dệt, giấy, màng nhựa, băng, vật liệu xây dựng, sàn và dán nhãn đều có thể được đo bằng phương pháp Doppler laser.
Các ứng dụng yêu cầu quy trình cắt theo độ dài chính xác được hưởng lợi từ kỹ thuật đo laser không trượt và có độ chính xác cao giúp giảm phế liệu, tăng thời gian hoạt động và cải thiện năng suất vật liệu bằng cách loại bỏ các tuyên bố “Cho đi” hoặc “Độ dài ngắn” của sản phẩm.

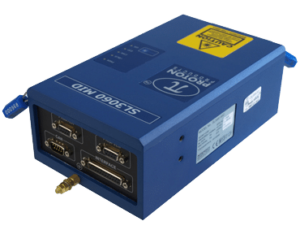

Đồng hồ đo InteliSENS® SL-MID Series tiết kiệm tiền, thay thế trực tiếp cho các thiết bị dạng con lăn và bánh xe tiếp xúc có vấn đề và bảo trì cao, đồng thời cực kỳ dễ lắp đặt và vận hành. Tích hợp với các bộ điều khiển dây chuyền sản xuất như PLC được dễ dàng hơn nhờ sự sẵn có của nhiều loại giao diện truyền thông tiêu chuẩn công nghiệp.
Dòng InteliSENS® SL-MID hoàn toàn được chứng nhận với độ chính xác Loại 1 (0,125%) cho phép đo chiều dài vận chuyển cuối cùng cho các sản phẩm dành cho các thị trường EU (Chỉ thị của EU 2014/32 / EU 2004/22 / EC).

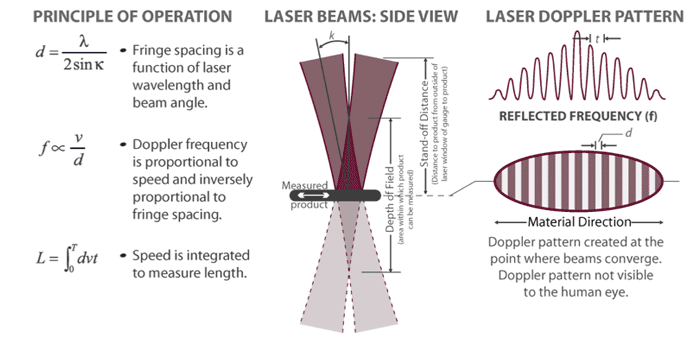

Nguyên tắc hoạt động - Máy đo vận tốc bề mặt laser
Sản phẩm Proton Máy đo độ dài và tốc độ dòng InteliSENS® SL-MID chiếu sáng bề mặt được đo bằng một hình giao thoa được tạo ra bởi giao điểm của hai chùm tia laser. Các vân giao thoa sáng và tối xen kẽ điều biến ánh sáng tán xạ của vật có tần số tỉ lệ với tốc độ của vật. Ánh sáng tán xạ này được phát hiện bởi một photodiode và tín hiệu điện được xử lý kỹ thuật số để xác định tần số và do đó là tốc độ. Chiều dài vật thể sau đó được tính bằng tích phân đo tốc độ theo thời gian.
| Model | SL3060-MID | Units |
|---|---|---|
| Stand-off distance | 300 | mm |
| Depth-of-field | 60 | mm |
| Minimum speed | 0.2 | m/min |
| Maximum speed | 5000 | m/min |
| Minimum single length measurement | 10 | m |
| Scale interval | 1 | mm |
| Accuracy class | 1 | - |
| Specification | Minimum | Typical | Maximum | Units |
|---|---|---|---|---|
| Accuracy | 0.125 | % | ||
| Acceleration | 500 | m/s2 | ||
| Internal measurement rate | 100 | kHz | ||
| Measurement output interval | 40 | µs | ||
| Laser spot size | 3 | mm | ||
| Operating temperature | 5 | 45 | °C | |
| Environmental protection | IP67 | - | ||
| Weight | 3 | kg | ||
| Length | 230 | mm | ||
| Width | 130 | mm | ||
| Height | 75 | mm | ||
| Power supply | 15 | 24 | 25 | VDC |
| Power consumption | 20 | W |
*only valid if the measured object is positioned within the central 20% of the depth-of-field.
| Measurement units | Speed | metres / minute | |||
| Length | metres | ||||
| Laser safety control inputs | Laser | An external closed SPST contact enables the laser diode. | |||
| Shutter | An external closed SPST contact opens the laser shutter. | ||||
| 2×Logic inputs | Electrical | Maximum input voltage: +24Vdc | |||
| Function | Direction | Length reset | End of reel (trigger printout) | End of reel (trigger printout) | |
| 3×Relay outputs | Electrical | Isolated, floating relay contacts | |||
| Maximum voltage: 50Vdc | Maximum current: 0.5A | ||||
| Function | Gauge Fault | Preset Length 1 | Preset Length 2 | ||
| 2×Pulse outputs | Electrical | Opto-isolated differential pairs | |||
| Output voltage: 5V or user supplied (up to 24V) | |||||
| Maximum frequency: 250kHz | |||||
| Function | Quadrature (1000 pulses/m) | Index (1 pulse/m) | |||
| CANbus communications | Connects to a Proton Products AiG2-MID interface display unit | ||||
| Serial communications | RS-232 Printer port | ||||
| Industrial bus communications | PROFIBUS | ||||
| Options | MID-certified forward / reverse roller for direction sensing. | ||||
| External printer for batch length ticket printing. | |||||
