Sản phẩm Proton Đồng hồ đo tốc độ và chiều dài không tiếp xúc, hai chiều và dòng InteliSENS® cung cấp các phép đo độ dài và tốc độ cực kỳ chính xác trong hầu hết mọi môi trường sản xuất và được chứng nhận MID (số chứng chỉ: UK / 0126/0120) để đo chiều dài vận chuyển cuối cùng cho sản phẩm dành cho các thị trường EU (Chỉ thị của EU 2014/32 / EU 2004/22 / EC).
Tự động phát hiện hướng và đo với tốc độ bằng 0 có nghĩa là phép đo chiều dài đồng hồ đo InteliSENS® SLR đếm cả lên và xuống, do đó, các phép đo chiều dài cuối cùng sẽ vẫn chính xác đến 0,05% ngay cả với các dây chuyền sản xuất có hiện tượng dừng, đảo hướng và rão.
 |
Thông số kỹ thuật:
|
Giới Thiệu:
Sản phẩm Proton Đồng hồ đo tốc độ và chiều dài không tiếp xúc, hai chiều và dòng InteliSENS® cung cấp các phép đo độ dài và tốc độ cực kỳ chính xác trong hầu hết mọi môi trường sản xuất và được chứng nhận MID (số chứng chỉ: UK / 0126/0120) để đo chiều dài vận chuyển cuối cùng cho sản phẩm dành cho các thị trường EU (Chỉ thị của EU 2014/32 / EU 2004/22 / EC).
Tự động phát hiện hướng và đo với tốc độ bằng 0 có nghĩa là phép đo chiều dài đồng hồ đo InteliSENS® SLR đếm cả lên và xuống, do đó, các phép đo chiều dài cuối cùng sẽ vẫn chính xác đến 0,05% ngay cả với các dây chuyền sản xuất có hiện tượng dừng, đảo hướng và rão.
Quá trình sản xuất dây, cáp, sản phẩm web, vật liệu dệt và không dệt, giấy, màng nhựa, băng, vật liệu xây dựng, sàn và dán nhãn đều có thể được đo bằng phương pháp Doppler laser.
Các ứng dụng yêu cầu quy trình cắt theo độ dài chính xác được hưởng lợi từ kỹ thuật đo laser không trượt và có độ chính xác cao giúp giảm phế liệu, tăng thời gian hoạt động và cải thiện năng suất vật liệu bằng cách loại bỏ các tuyên bố “Cho đi” hoặc “Độ dài ngắn” của sản phẩm.

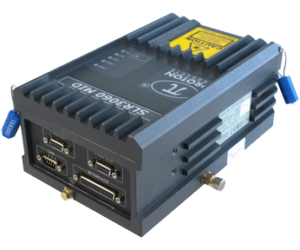

Đồng hồ đo InteliSENS® SLR-MID Series tiết kiệm tiền, thay thế trực tiếp cho các thiết bị dạng con lăn và bánh xe tiếp xúc có vấn đề và bảo trì cao, đồng thời cực kỳ dễ lắp đặt và vận hành. Tích hợp với các bộ điều khiển dây chuyền sản xuất như PLC được dễ dàng hơn nhờ sự sẵn có của nhiều loại giao diện truyền thông tiêu chuẩn công nghiệp.
Dòng InteliSENS® SLR-MID được chứng nhận đầy đủ với độ chính xác Loại 1 (0,125%) cho phép đo chiều dài vận chuyển cuối cùng trên đường hai chiều cho các sản phẩm dành cho thị trường EU (Chỉ thị của EU 2014/32 / EU 2004/22 / EC).
Nguyên tắc hoạt động - Máy đo vận tốc bề mặt laser
Các sản phẩm Proton Máy đo tốc độ và độ dài dòng InteliSENS® chiếu sáng bề mặt được đo bằng một mẫu giao thoa có cường độ chính xác được tạo ra bởi giao điểm của hai chùm tia laser. Các vân giao thoa sáng và tối xen kẽ điều biến ánh sáng tán xạ của vật có tần số tỉ lệ với tốc độ của vật. Ánh sáng tán xạ này được phát hiện bởi một photodiode và tín hiệu điện được xử lý kỹ thuật số để xác định tần số và do đó là tốc độ. Chiều dài vật thể sau đó được tính bằng tích phân đo tốc độ theo thời gian.
Đồng hồ đo độ dài và tốc độ hai chiều Dòng InteliSENS® SLR-MID mở rộng nguyên tắc này bằng cách sử dụng bộ điều chế tế bào Bragg tần số cao để chiếu sáng bề mặt được đo bằng mẫu giao thoa quét, tạo ra tín hiệu ánh sáng dao động ngay cả khi đối tượng đứng yên. Hướng chuyển động được xác định bởi tần số ánh sáng tán xạ cao hơn hay thấp hơn tần số đứng yên.
Thông số
| Model | SLR3060-MID | Units |
|---|---|---|
| Khoảng cách chờ | 300 | mm |
| Độ sâu trường ảnh | 60 | mm |
| Tối độ tối đa (hai chiều) | 5000 | m/min |
| Phép đo độ dài đơn tối thiểu | 0.4 | m |
| Thời gian | 0.1 | mm |
| Cấp chính xác | 1 | - |
| Thông số Kỹ thuật | Tối Thiểu | Điển Hình | Tối Đa | Units |
|---|---|---|---|---|
| Độ chính xác | 0.125 | % | ||
| Sự tăng tốc | 500 | m/s2 | ||
| Tỷ lệ đo lường nội bộ | 100 | kHz | ||
| Đo lường đầu ra | 40 | µs | ||
| Kích thước tia laser | 3 | mm | ||
| Nhiệt độ hoạt động | 5 | 45 | °C | |
| Cấp bảo vệ môi trường | IP67 | - | ||
| Cân nặng | 3 | kg | ||
| Dài | 230 | mm | ||
| Rộng | 130 | mm | ||
| Cao | 75 | mm | ||
| Bộ nguồn | 15 | 24 | 25 | VDC |
| Sự tiêu thụ điện năng | 20 | W |
| Đơn vị đo lường | Tốc độ | mét / phút | ||
| Chiều dài | mét | |||
| Đầu vào kiểmsoát an toàn bằng tia laser | Laser | Tiếp điểm SPST đóng bên ngoài kích hoạt diode laser. | ||
| Shutter | Tiếp điểm SPST được đóng bên ngoài sẽ mở màn trập laser. | |||
| 2×Logic inputs | Electrical | Điện áp đầu vào tối : +24Vdc | ||
| Function | Direction | Length reset | End of reel (trigger printout) | |
| 3×Relay outputs | Electrical | Cách Điện, fTiế điểm rơ-le nổi | ||
| Điện áp tối đa: 50Vdc | Dòng điện tối đa: 0.5A | |||
| Function | Gauge Fault | Preset Length 1 | Preset Length 2 | |
| 2×Pulse outputs | Electrical | Các cặp vi phân biệt lập opto | ||
| Điện áp đầu ra: 5V or user supplied (up to 24V) | ||||
| Tần suất tối đa: 250kHz | ||||
| Chức năng | Quadrature (1000 pulses/m) | Index (1 pulse/m) | ||
| Giao tiếp CANbus | Kết nối với thiết bị hiển thị giao diện AiG2-MID của Proton | |||
| Giao tiếp Serial | RS-232 Printer port | |||
| Giao tiếp công nghiệp BUS | PROFIBUS | |||
| Tùy chọn | Máy in bên ngoài để in vé độ dài hàng loạt. | |||
