THiết bị kiểm tra biên dạng của dây
Hãng sản xuất: Lap-laser
 |
 |
 |
 |
|
| Con số nổi bật | 15μm | 45mm | 1200°C | 800Hz |
| độ chính xác | dãi đo | nhiệt độ tối đa của vật liệu | tỉ suất đo |
Đo biên dạng dây và thanh trong thời gian thực
Một sợi dây nóng phát sáng được kéo qua nhà máy cán với tốc độ khoảng 120 mét / giây trong quá trình sản xuất đang diễn ra. Tốc độ, nhiệt độ cao và bụi bẩn là những thách thức đặc biệt đối với một hệ thống đo lường chính xác cao. Giải pháp của chúng tôi là DÂY KIỂM TRA CONTOUR. Nó được thiết kế đặc biệt cho phép đo hình học của dây, thanh và thép cây và ở 800 Hz, cung cấp tốc độ đo tối ưu để thu thập dữ liệu chính xác. Trong phiên bản đơn trục, bạn có thể kiểm tra đường kính; trong phiên bản hai đến ba trục, sự rụng trứng cũng có thể được xác định. Kích thước nhỏ và trọng lượng nhẹ cho phép tích hợp DÂY KIỂM TRA CONTOUR vào dây chuyền hiện có một cách nhanh chóng và dễ dàng.
Các tính năng của Thiết bị kiểm tra biên dạng của dây
| Khung nhỏ gọn | Nhiệt độ ổn định | Thiết lập nhanh chóng |
| Với chi phí thấp và thiết kế nhỏ gọn, CONTOUR CHECK WIRE được thiết kế chính xác cho nhu cầu của các nhà máy nhỏ hơn. | Thiết bị kiểm tra biên dạng của dây 2 và 3 trục ổn định về nhiệt độ. Ngay cả ở nhiệt độ vật liệu lên đến 1200 ° C, hệ thống đo lường vẫn ghi lại dữ liệu chính xác và đáng tin cậy. | Ứng dụng đơn giản của nó cho phép một thời gian đào tạo ngắn. Sau khi cài đặt phần mềm và kết nối bộ làm mát và PC, phép đo có thể bắt đầu ngay lập tức. |

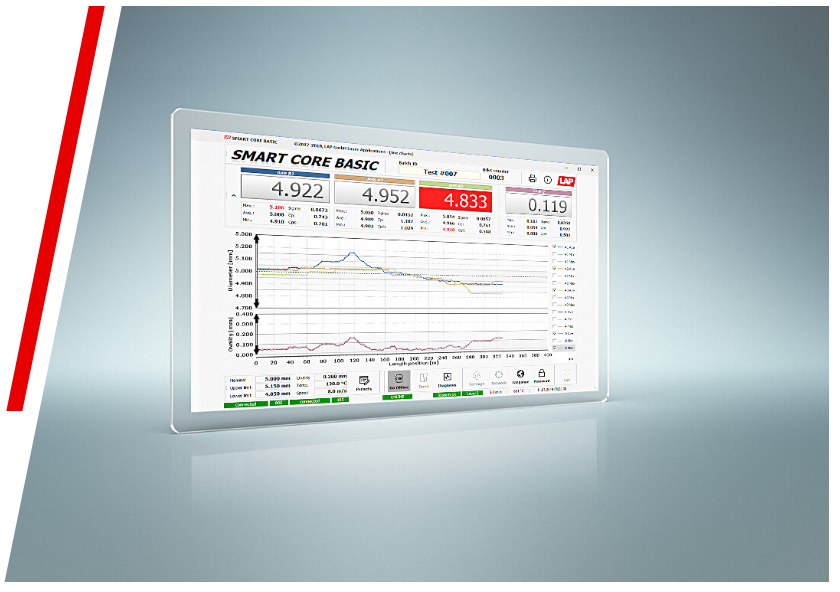

| Phần mềm SMART CORE BASIC Phần mềm điều khiển của chúng tôi trình bày rõ ràng các kết quả đo trong thời gian thực và có thể dễ dàng tích hợp vào cấu trúc CNTT hiện có. |
 |

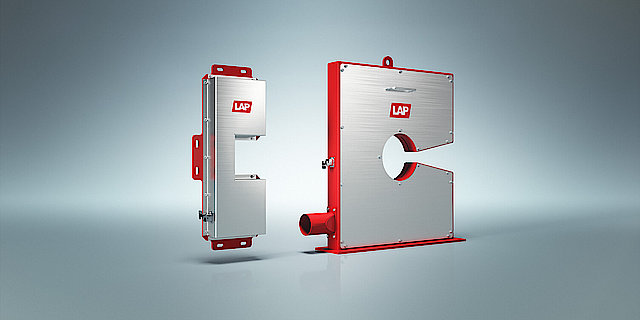

| CONTOUR CHECK WIRE 45-1 | CONTOUR CHECK WIRE 45-2/3 | |
| Chiều rộng trường quét | 45 mm | 45 mm |
| Độ chính xác | ±15 μm | ±15 μm |
| Số lượng trục đo | 1 | 2 or 3 |
| Chiều rộng của khung đo | 255 mm | 620 mm |
| Chiều cao tổng thể | 630 mm | 710 mm |
| Độ sâu tổng thể [mm] | 75 mm | 150 mm |
| Đường kính bên trong vòng quạt gió | 100 mm | 190 mm |
| Chiều cao đường chuyền | 315 mm | 358 mm |
| Quạt gió | Không | Có |
| Bộ làm mát bằng khí | Không | tùy chọn |
